WAREMA Reparaturset für W6 Wintergartenmarkise 3 m, gekuppelte Anlagen

Dieses Reparaturset wurde speziell für gekoppelte Wintergartenmarkisen des Typs WAREMA W6 entwickelt, bei denen zwei nebeneinanderliegende Anlagen über einen gemeinsamen Antrieb betrieben werden. Es enthält sämtliche erforderlichen Verschleißteile, die im Rahmen der Wartung des mechanischen Systems ausgetauscht werden sollten – darunter alle Komponenten für den Texbandwechsel sowie die beweglichen Bauteile in den Führungsschienen.

Technische Merkmale und Einsatzbereich:

• Geeignet für: Zwei gekoppelte W6-Wintergartenmarkisen mit gemeinsamem Motor

• Maximale Anlagengröße: Bis 4.000 mm Breite und 3.000 mm Ausfall

• Bauzeitraum: 2002 bis Mitte 2018

• Typisches Erkennungsmerkmal: Zweiteilige Abdeckblende (170 x 140 mm), nach unten abgerundet, Zahnriemen als Zugelement

• Lieferumfang: Alle notwendigen Ersatzteile für den Texbandwechsel und die beweglichen Führungskomponenten

Dieses Set unterstützt Sie bei der fachgerechten Instandhaltung Ihrer WAREMA W6-Markise und trägt wesentlich zur Erhaltung der Funktionssicherheit Ihrer Anlage bei.

⚠️ Wichtige Hinweise

• Das Set wird aus sicherheits- und qualitätsrelevanten Gründen in einem versiegelten Umschlag verschickt.

• Ein Widerruf nach Öffnung der Verpackung ist ausgeschlossen.

• Einzelne Ersatzteile aus dem Set sind nicht separat erhältlich, außer sofern im Shop explizit aufgeführt.

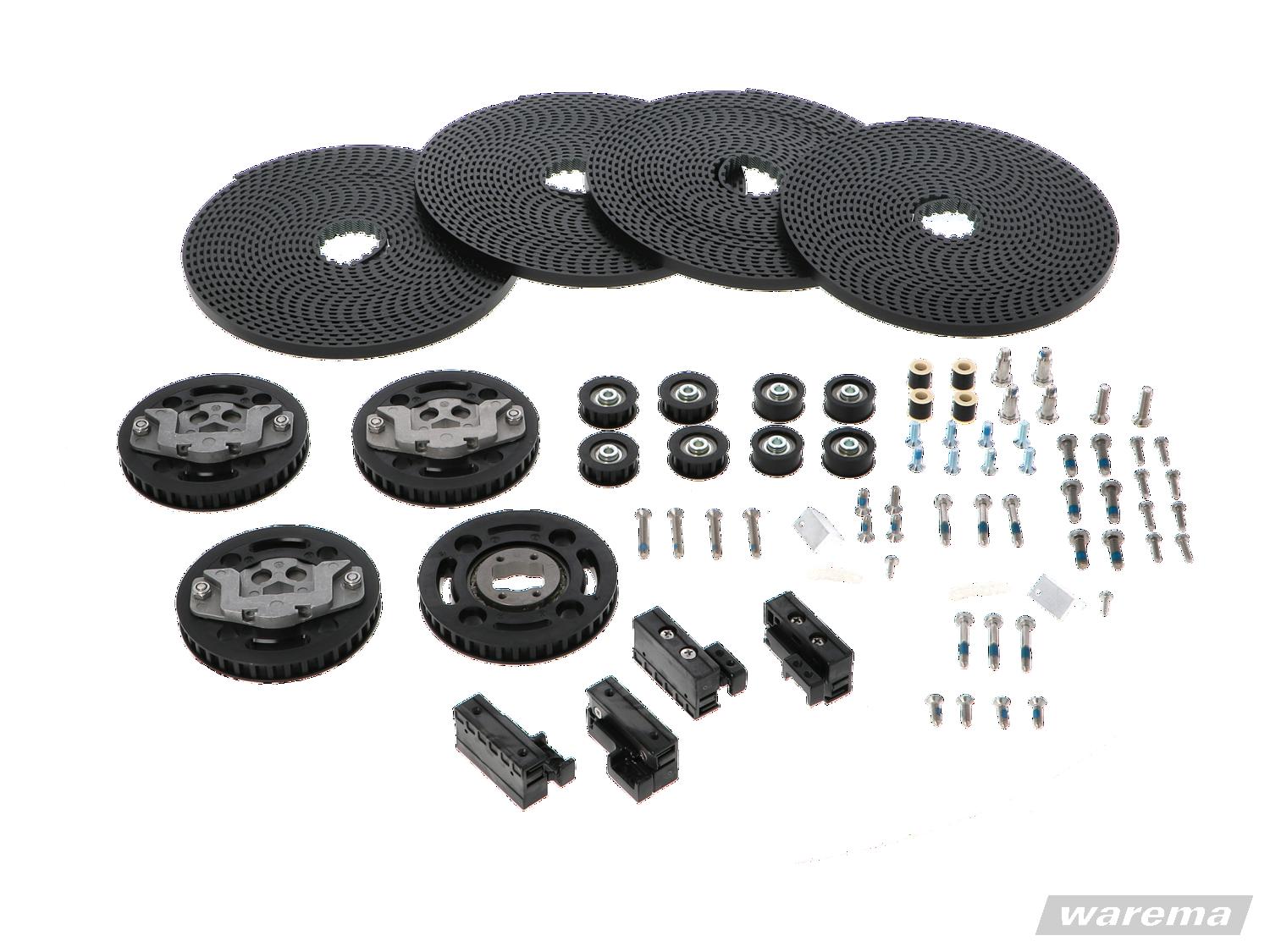

Lieferumfang

• Beipack Ergänzungsset für Zahnriehmenwechsel
• Zahnscheibe 11 Zähne, für Zahnriemen

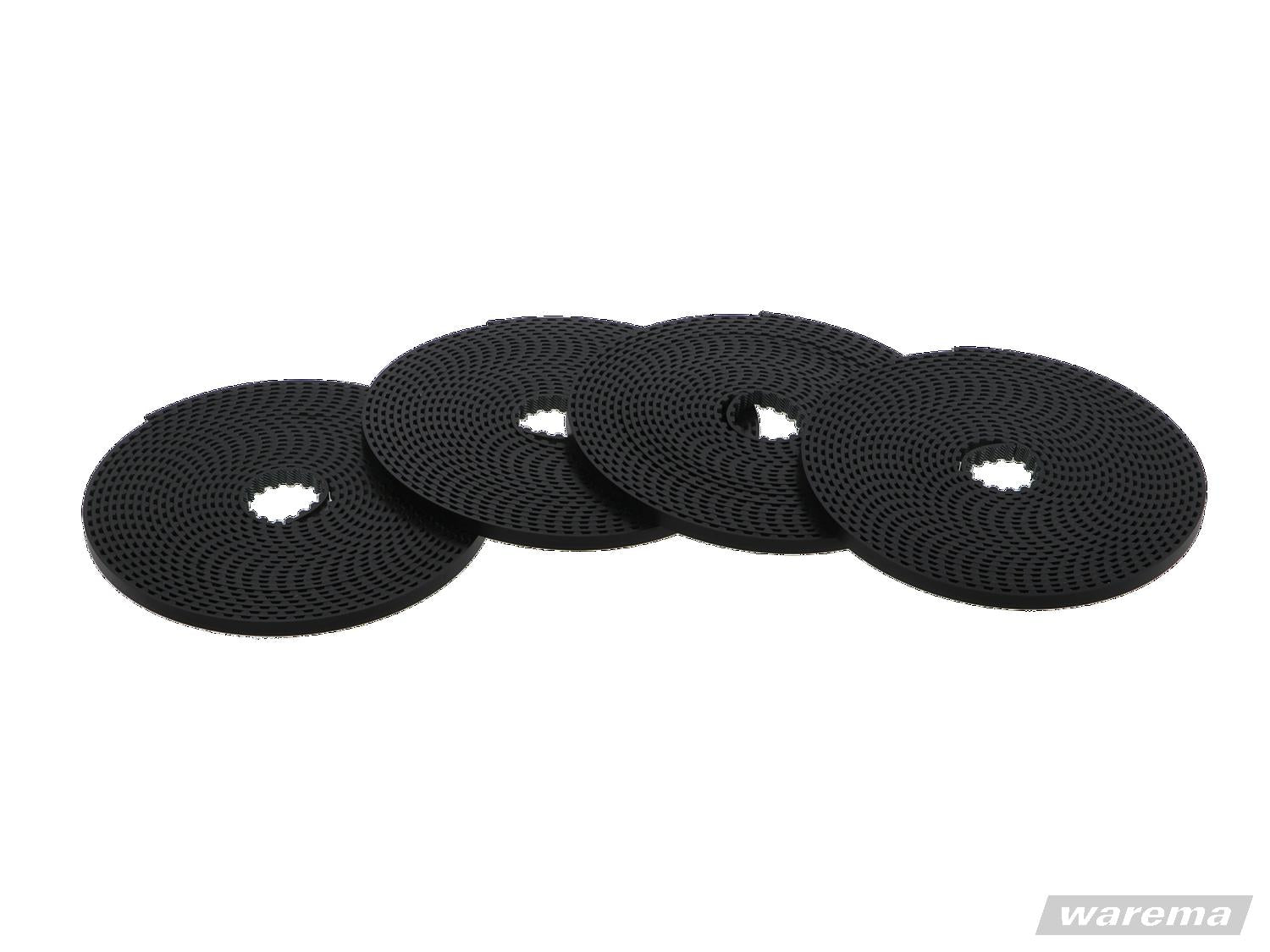

• Zahnriemen schwarz, 10 T10, mit Gewebeauflage

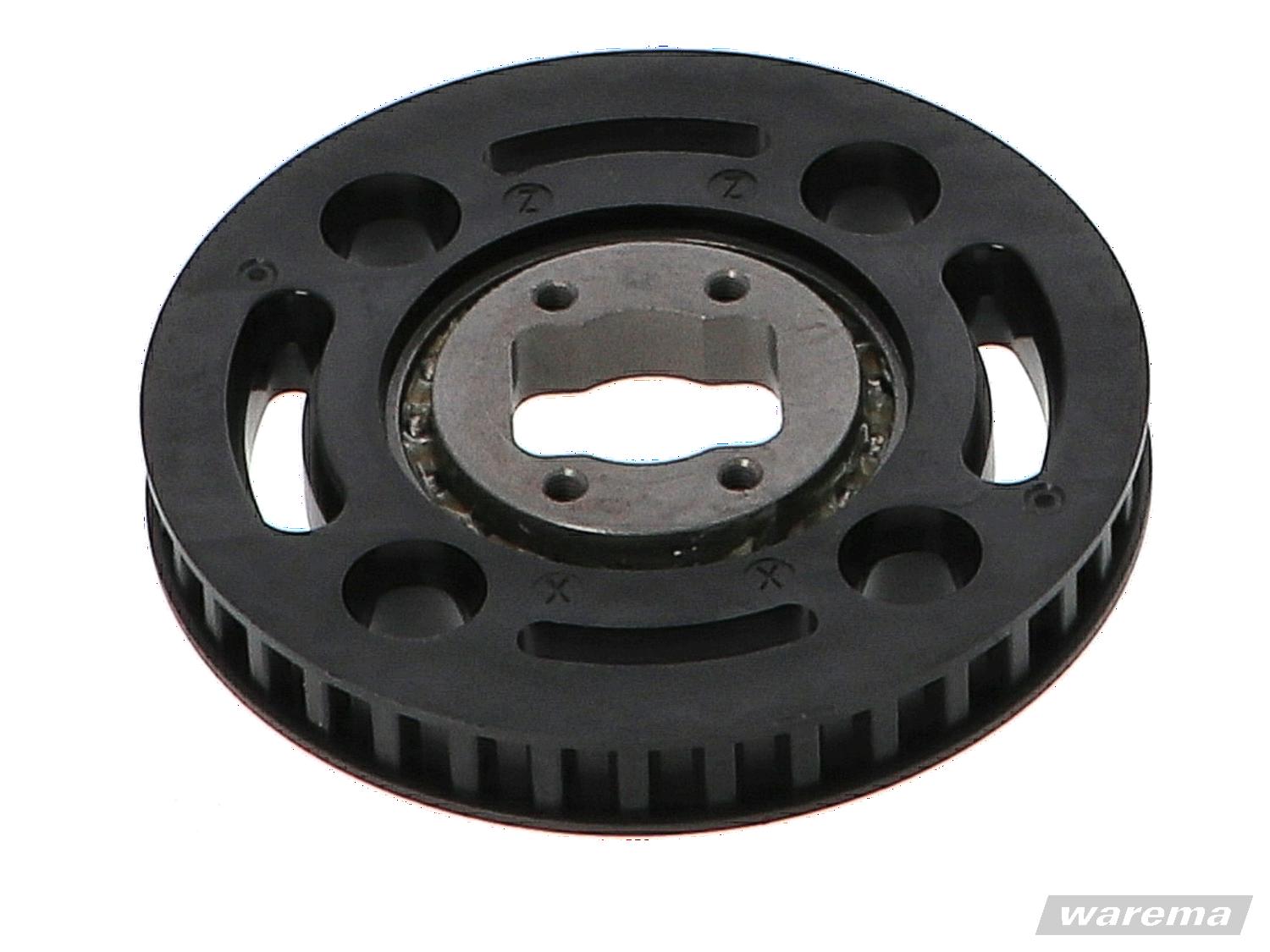

• Zahnscheibe 36 Zähne für Zahnriemen

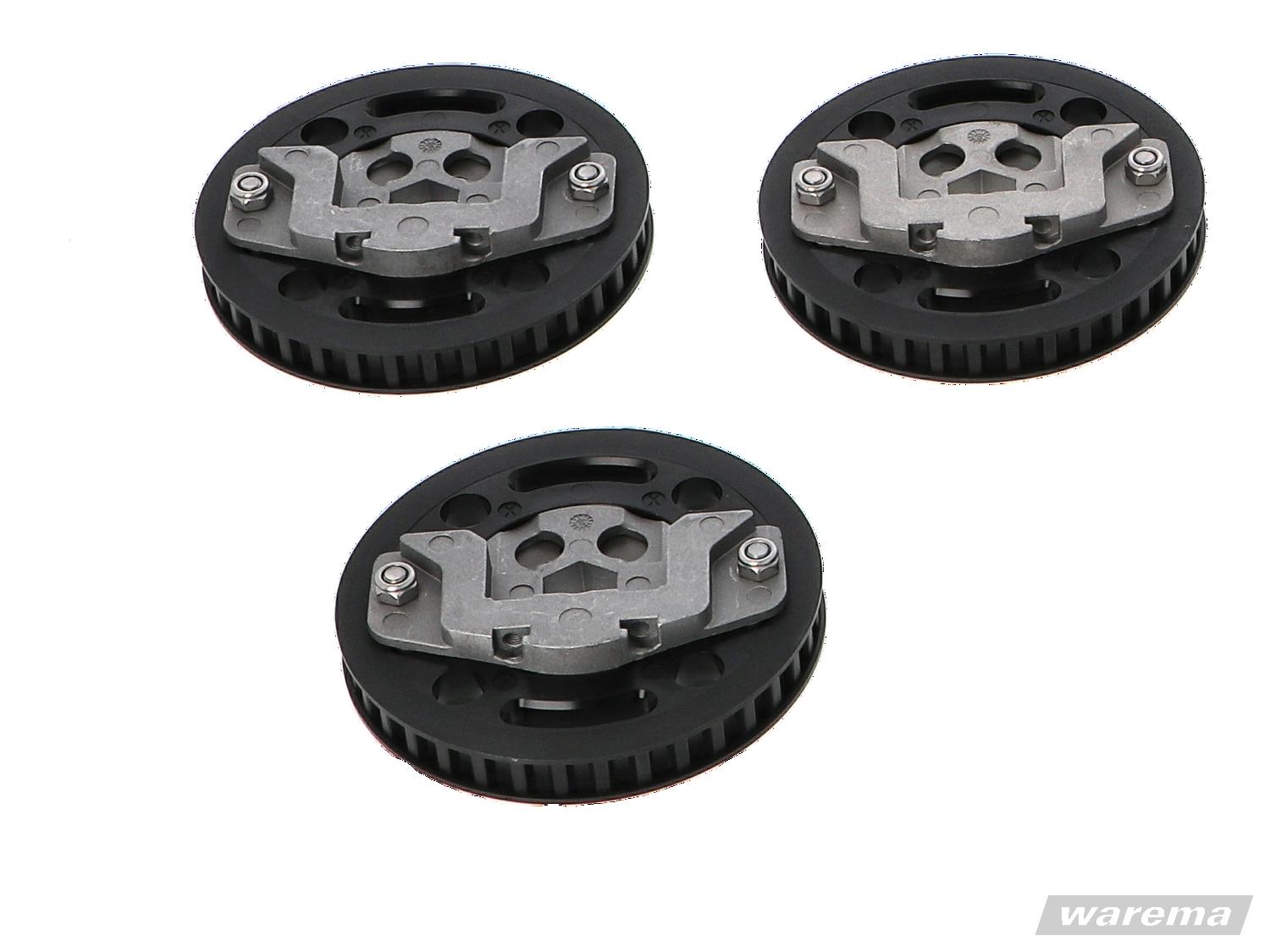

• Achsaufnahme RAL 9011 graphitschwarz, für Gleiter, rechts

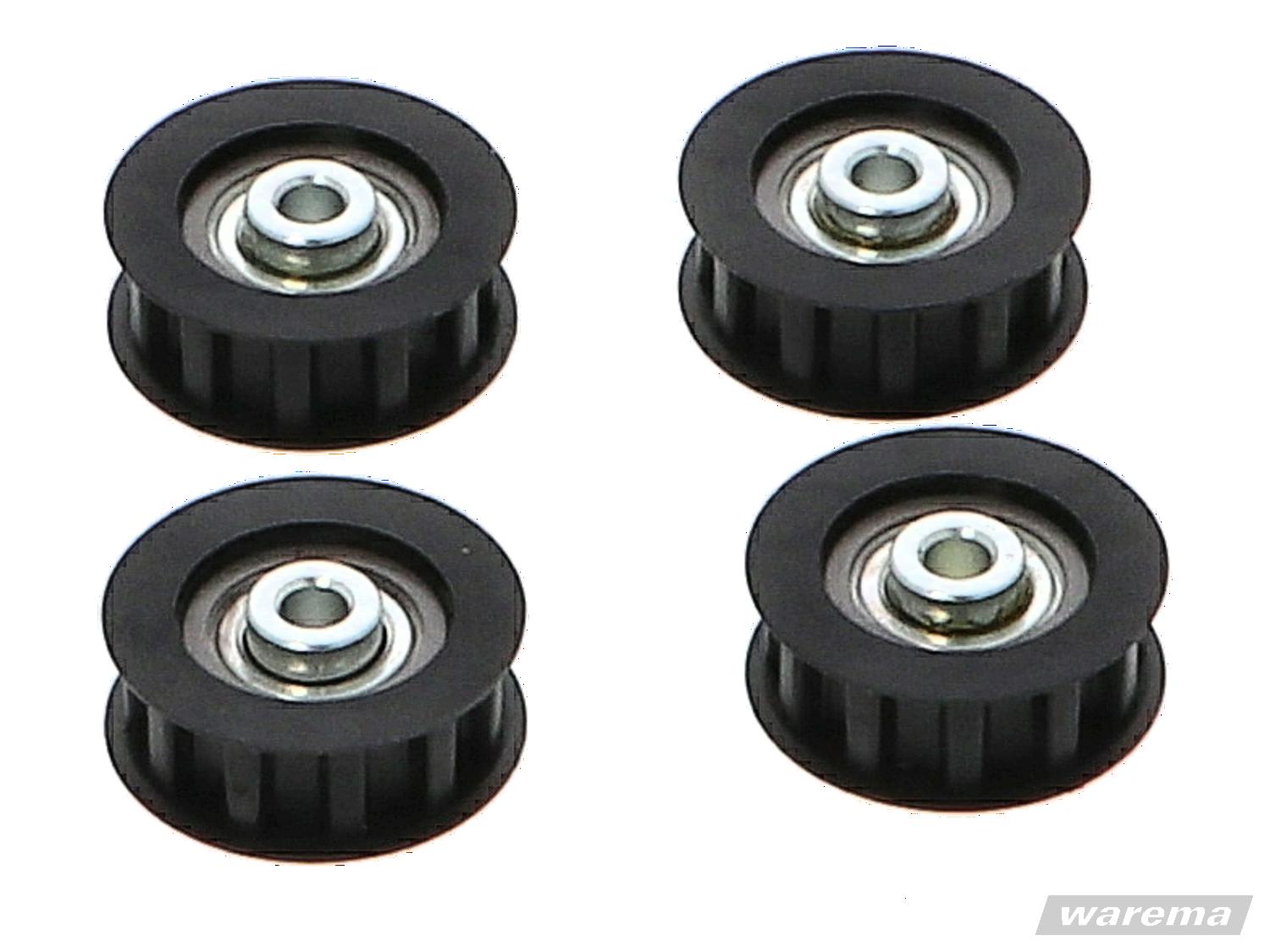

• Umlenkrolle d30, für Zahnriemen 10T10

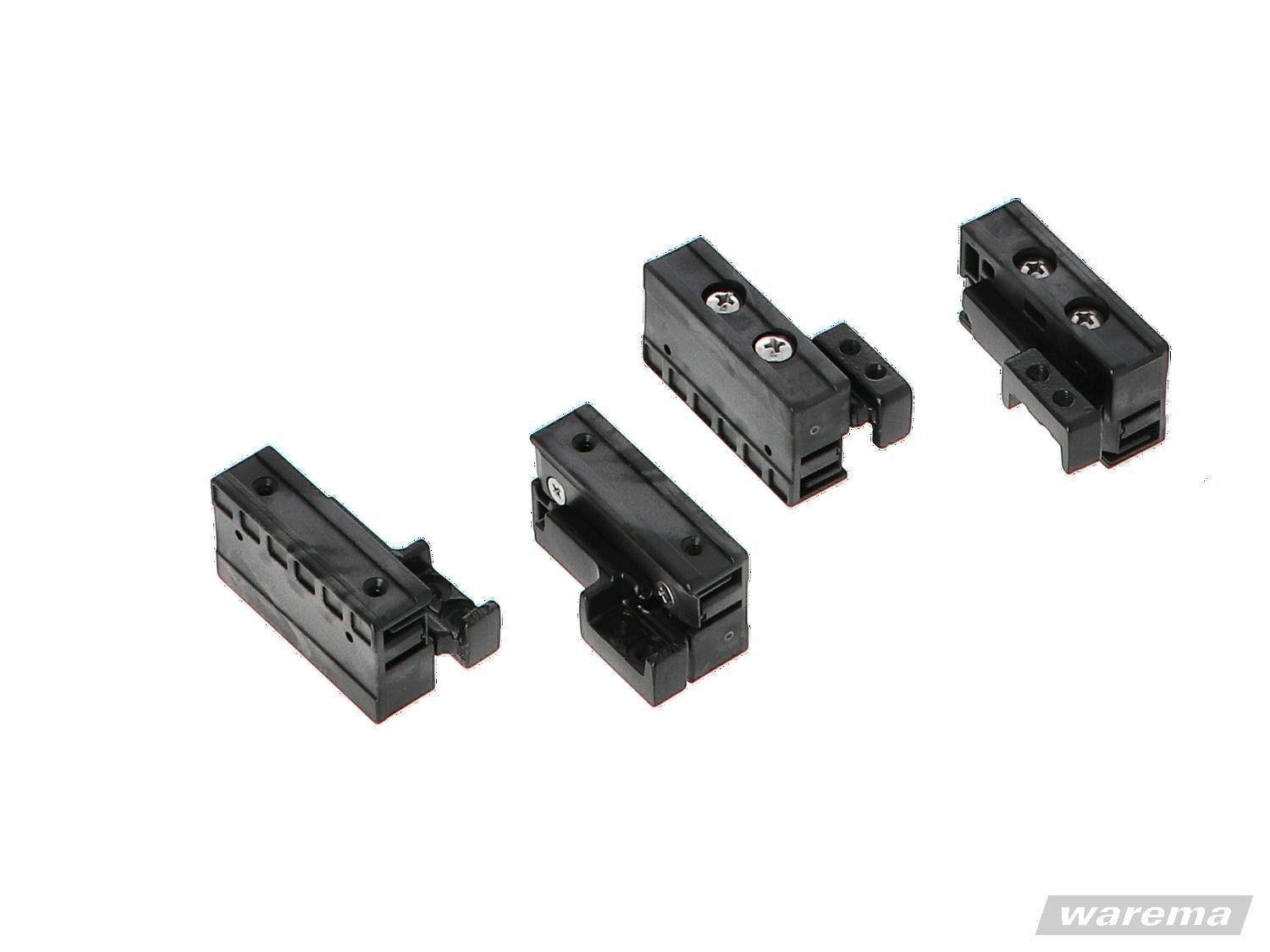

• Gleiter für Führungsschiene

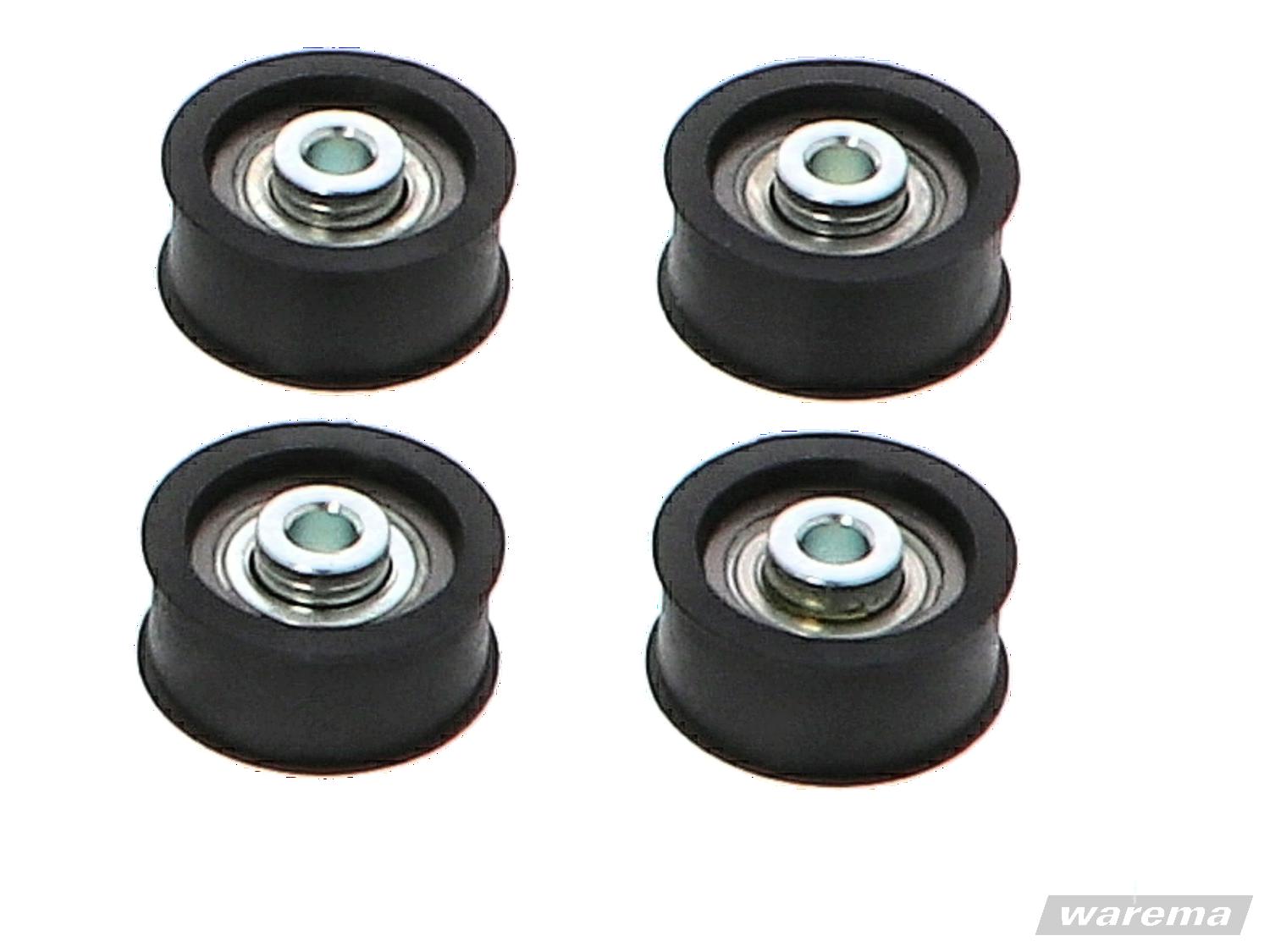

• Umlenkrolle schwarz, für Zahnriemen, oberhalb
• Verdrehkupplung für Lager
• Achsaufnahme RAL 9011 graphitschwarz, für Gleiter, links
• Schiebesicherung für Gleiter
• Bundbuchse JFM-0810-06
• Linsenkopfschraube mit Kreuzschlitz ISO 7045 A2 M6x24, mit gewindesichernde Beschichtung
• Bundschraube für Konsole
• Kunststoffschraube A2 Senkkopf 3,5x10
• Linsenkopfschraube mit Kreuzschlitz DIN 7985 A2 M5x10, mit gewindesichernde Beschichtung
• Linsenkopfschraube mit Kreuzschlitz ISO 7045 A2 M6x20, mit gewindesichernde Beschichtung
• Linsensenkschraube mit Kreuzschlitz DIN 966 A2 M6x25
• Schraube ähnlich DIN 7500 Gewindefurchende Schraube A2 Linsenkopf M4x16, Kopf nach DIN 7985, mit Gleitbeschichtung
• Senkschraube mit Kreuzschlitz DIN 965 A2 M5x35, mit gewindesichernde Beschichtung
• Senkschraube mit Kreuzschlitz DIN 965 verz. M5x16, gewindesichernde Beschichtung
• Anleitung
