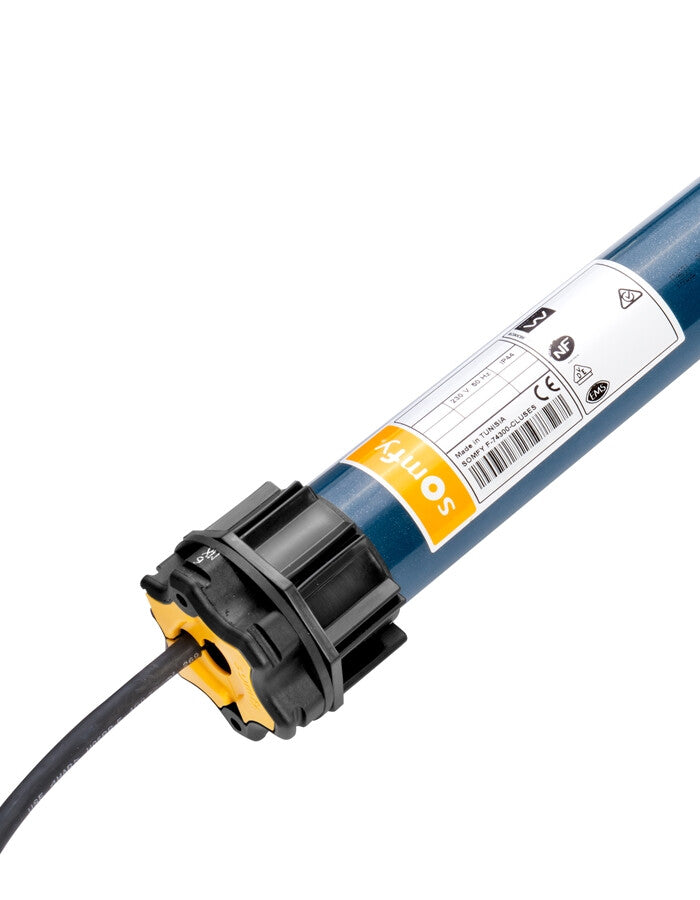

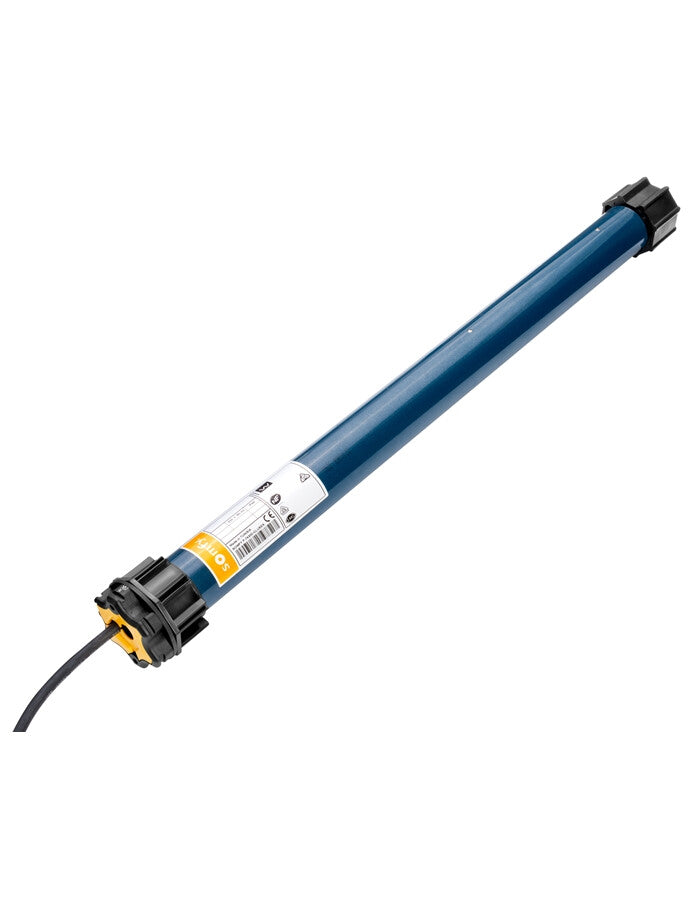

Somfy Oximo 50 RTS 20/17 Funk-Rollladenmotor – 20 Nm für SW60 ED

Mehr Komfort für Ihren Rollladen – ganz ohne klassische Steuerleitung zum Bedienelement: Der Somfy Oximo 50 RTS 20/17 ist ein leistungsstarker Funk-Rollladenmotor mit 20 Nm und integrierter Somfy RTS Funksteuerung. Er wurde speziell für die Motorisierung von Rollläden entwickelt und verbindet komfortable Funkbedienung mit elektronischer Endlageneinstellung und intelligenten Schutzfunktionen.

Besonders praktisch: Dank des integrierten Funkempfängers lässt sich der Rollladen über kompatible Somfy RTS Handsender, Wandsender und Steuerungen bedienen. Eine zusätzliche Steuerleitung vom Motor zur Bedienstelle ist nicht erforderlich. Das macht den Oximo 50 RTS sowohl für die Nachrüstung eines elektrischen Rollladens als auch für Neuinstallationen interessant.

Mit 20 Nm Drehmoment und 17 U/min eignet sich diese Ausführung für entsprechend dimensionierte Rollläden. Die elektronische Drehmomentüberwachung Somfy Drive Control sowie Hinderniserkennung und Festfrierschutz helfen dabei, Rollladen und Mechanik im täglichen Betrieb zu schonen.

Ihre Vorteile mit dem Somfy Oximo 50 RTS 20/17

• Rollladen bequem per Funk bedienen: Der RTS-Funkempfänger ist bereits im Motor integriert – ideal für eine komfortable Bedienung ohne separate Steuerleitung zum Bedienelement.
• 20 Nm für entsprechend dimensionierte Rollläden: Die Kombination aus 20 Nm Drehmoment und 17 U/min bietet eine leistungsstarke Motorisierung für passende Rollladenanlagen.
• Schutz bei Hindernissen: Erkennt der Motor beim Schließen ein Hindernis, kann die Bewegung gestoppt werden und so dabei helfen, Schäden an Rollladen und Mechanik zu vermeiden. Für diese Funktion sind feste Wellenverbinder erforderlich.
• Festfrierschutz beim Öffnen: Ist der Rollladen beispielsweise im Winter festgefroren, schützt die entsprechende Funktion den Antrieb und die Anlage vor unnötiger Belastung.
• Somfy Drive Control: Die elektronische Drehmomentüberwachung kontrolliert die auf den Rollladen wirkenden Kräfte und trägt zu einem materialschonenden Betrieb bei.
• Elektronische Endlageneinstellung: Die Endpositionen lassen sich je nach Aufbau automatisch oder als feste Punkte einstellen.
• Zwischenposition möglich: Eine individuelle Lieblingsposition kann gespeichert und mit einem geeigneten RTS-Bedienelement komfortabel angefahren werden.
• Bewährtes Somfy RTS System: Der Motor lässt sich in kompatible Einzel-, Gruppen- und Zentralsteuerungen des Somfy RTS Systems integrieren.
• Steckbare Anschlussleitung: Das abnehmbare Motorkabel erleichtert Installation, Austausch und Service.
• VDE-zertifiziert: Der Antrieb verfügt über eine VDE-Zertifizierung und erfüllt die entsprechenden Anforderungen an die elektrische Sicherheit.

Mehr Komfort – ohne zusätzliche Steuerleitung zum Schalter

Bei einem herkömmlich verdrahteten Rollladenmotor muss die Bedienung entsprechend elektrisch angebunden werden. Beim Somfy Oximo 50 RTS sitzt der Funkempfänger direkt im Antrieb. Die Steuerbefehle werden über Somfy RTS Funk mit 433,42 MHz übertragen.

Das ist insbesondere bei einer Nachrüstung praktisch: Ein kompatibler Funk-Wandsender kann flexibel an einer geeigneten Stelle positioniert werden, ohne dafür eine Steuerleitung vom Motor bis zum Bedienelement verlegen zu müssen.

Auch mehrere RTS-Komponenten können – abhängig von der verwendeten Steuerung – zu Einzel-, Gruppen- oder Zentralsteuerungen kombiniert werden. Damit lässt sich die Rollladensteuerung später komfortabel erweitern.

Intelligenter Schutz für Rollladen und Antrieb

Ein Rollladenmotor soll nicht nur öffnen und schließen. Im Alltag können festgefrorene Rollläden, Hindernisse oder erhöhte mechanische Widerstände zu starken Belastungen führen. Genau hier spielen die intelligenten Funktionen des Somfy Oximo 50 RTS ihre Stärke aus.

Hinderniserkennung beim Schließen

Trifft der Rollladen während der Abwärtsbewegung auf ein Hindernis, kann der Antrieb dies erkennen und die Bewegung stoppen. Dadurch können unnötige Belastungen und mögliche Beschädigungen reduziert werden. Für die Hinderniserkennung sind feste Wellenverbinder erforderlich.

Festfrierschutz beim Öffnen

Gerade in der kalten Jahreszeit kann ein Rollladenpanzer anfrieren. Der Festfrierschutz verhindert, dass der Motor in einer solchen Situation unnötig hohe Kräfte auf die Anlage ausübt. Dadurch werden Antrieb und Rollladenmechanik geschont.

Somfy Drive Control

Die elektronische Drehmomentüberwachung kontrolliert kontinuierlich die auf den Rollladen wirkenden Kräfte. Das System unterstützt damit einen materialschonenden Betrieb und kann dazu beitragen, die mechanischen Komponenten der Rollladenanlage vor unnötiger Belastung zu schützen.

Flexible elektronische Endlageneinstellung

Der Oximo 50 RTS arbeitet mit einer elektronischen Endlageneinstellung. Abhängig von der Rollladenkonstruktion können unterschiedliche Einstellarten genutzt werden:

• Punkt zu Punkt: obere und untere Endposition werden fest eingestellt und elektronisch gespeichert.
• Fester oberer Punkt + automatische untere Endlage: automatische Hinderniserkennung unten bei geeigneter Mechanik und festen Wellenverbindern.
• Automatische obere Endlage + fester unterer Punkt: für entsprechende Rollladenkonstruktionen mit geeignetem Anschlag.
• Automatische obere und untere Endlage: bei entsprechend ausgeführter Rollladenmechanik mit festen Wellenverbindern und geeignetem Anschlag.

Die passende Einstellart hängt von der vorhandenen Rollladenmechanik ab. Dadurch lässt sich der Motor flexibel an unterschiedliche Einbausituationen anpassen.

Für welche Rollläden eignet sich der Oximo 50 RTS 20/17?

Die Ausführung 20/17 bietet 20 Nm Drehmoment bei 17 Umdrehungen pro Minute und eignet sich für Rollläden, deren Abmessungen, Behanggewicht, Wickelwelle und Mechanik zu dieser Motorleistung passen.

Entscheidend für die Auswahl eines Rollladenmotors ist deshalb nicht allein die Größe des Fensters. Vor dem Kauf sollten insbesondere Behanggewicht, Rollladenmaterial, Wickelwelle und vorhandene Mechanik geprüft werden.

Wichtig: Diese Ausführung ist für eine SW60 ED Achtkant-Rollladenwelle (Ø 60 mm) vorgesehen. Bitte prüfen Sie vor der Bestellung Ihre vorhandene Welle sowie die benötigte Motorleistung.

Somfy RTS – bewährte Funksteuerung für Ihren Rollladen

Der integrierte RTS-Funk arbeitet mit 433,42 MHz. Der Motor verfügt über 9 Funkkanäle, eine Speicherkapazität von bis zu 12 Sendern und eine angegebene Funkreichweite von bis zu 200 m im freien Feld. Bauliche Gegebenheiten können die tatsächliche Reichweite reduzieren.

Dadurch lässt sich der Antrieb mit geeigneten Komponenten des Somfy RTS Systems kombinieren und komfortabel per Funk steuern.

Lieferumfang

Beim Kauf dieses Produktes erhalten Sie:

• 1 × Somfy Oximo 50 RTS 20/17 Rohrmotor
• Bedienungsanleitung
• Anschlusskabel – entsprechend der gewählten Ausführung
• Wellenadapter – entsprechend der gewählten Ausführung
• Motorlager – entsprechend der gewählten Ausführung

Hinweis: Bitte beachten Sie bei der Bestellung die ausgewählten Varianten und den daraus resultierenden Lieferumfang.

Technische Daten – Somfy Oximo 50 RTS 20/17

Häufige Fragen zum Somfy Oximo 50 RTS 20/17

Was bedeutet 20/17 beim Somfy Oximo?

20 steht für das Nenndrehmoment von 20 Nm. 17 bezeichnet die Drehzahl von 17 Umdrehungen pro Minute.

Kann ich den Somfy Oximo 50 RTS per Funk bedienen?

Ja. Der Funkempfänger ist direkt in den Motor integriert. Der Antrieb arbeitet mit dem Somfy RTS Funksystem auf 433,42 MHz und kann mit geeigneten RTS-Bedienelementen gesteuert werden.

Brauche ich eine Steuerleitung zu einem Rollladenschalter?

Für die Bedienung über einen kompatiblen RTS-Funksender ist keine separate Steuerleitung vom Motor bis zum Bedienelement erforderlich. Der Motor selbst benötigt selbstverständlich einen fachgerechten Netzanschluss.

Passt der Motor in eine SW60 Rollladenwelle?

Diese Ausführung ist für eine SW60 ED Achtkantwelle mit 60 mm Nenngröße vorgesehen. Entscheidend sind zusätzlich der passende Adapter, das Motorlager und die vorhandene Rollladenmechanik.

Hat der Oximo 50 RTS eine Hinderniserkennung?

Ja. Bei einer dafür geeigneten Rollladenkonstruktion kann der Motor Hindernisse beim Schließen erkennen. Für diese Funktion sind feste Wellenverbinder erforderlich.

Was passiert, wenn der Rollladen im Winter festgefroren ist?

Der integrierte Festfrierschutz erkennt eine erhöhte Belastung beim Öffnen und schützt damit Motor und Rollladenmechanik vor unnötig hohen Kräften.

Kann eine Zwischenposition gespeichert werden?

Ja. Eine individuelle Zwischenposition kann gespeichert und anschließend über ein geeignetes Somfy RTS Bedienelement komfortabel aufgerufen werden.

Ist der Motor für meinen Rollladen stark genug?

Das hängt insbesondere von Rollladenmaterial, Abmessungen, Behanggewicht, Wickelwelle und Mechanik ab. Die Motorleistung sollte deshalb vor der Bestellung passend zur vorhandenen Anlage dimensioniert werden.

Der Somfy Oximo 50 RTS 20/17 Funk-Rollladenmotor ist eine starke Wahl, wenn Sie einen passenden Rollladen komfortabel per Funk motorisieren oder einen vorhandenen Antrieb ersetzen möchten. 20 Nm Drehmoment, Somfy RTS Funk, elektronische Endlagen, Hinderniserkennung, Festfrierschutz und Somfy Drive Control verbinden Bedienkomfort mit Funktionen, die Rollladen und Mechanik im täglichen Betrieb schützen.

Hersteller: Somfy
Modell: Oximo 50 RTS 20/17
Produkttyp: Funk-Rohrmotor für Rollläden
Drehmoment: 20 Nm
Drehzahl: 17 U/min
Funktechnologie: Somfy RTS
Funkfrequenz: 433,42 MHz
Anzahl Funkkanäle: 9
Speicherkapazität: 12
Funkreichweite: bis 200 m im freien Feld
Kodierung: Rolling Code, 16 Millionen Möglichkeiten
Endschalter: Elektronisch
Endschalterkapazität: 200 Umdrehungen
Endlageneinstellung: Elektronisch
Hinderniserkennung: Ja, bei geeigneter Rollladenmechanik
Festfrierschutz: Ja
Somfy Drive Control: Ja
Zwischenposition: Ja
Leistungsaufnahme im Betrieb: 160 W
Standby-Verbrauch: 0,37 W
Spannungsversorgung: 230 V AC / 50 Hz
Schutzart: IP44
Schutzklasse: I
Überhitzungsschutz: 140 °C
Betriebstemperatur: -20 °C bis +70 °C
Lagertemperatur: -40 °C bis +80 °C
Betriebsdauer: 4 min
Geräuschpegel: 53 dB

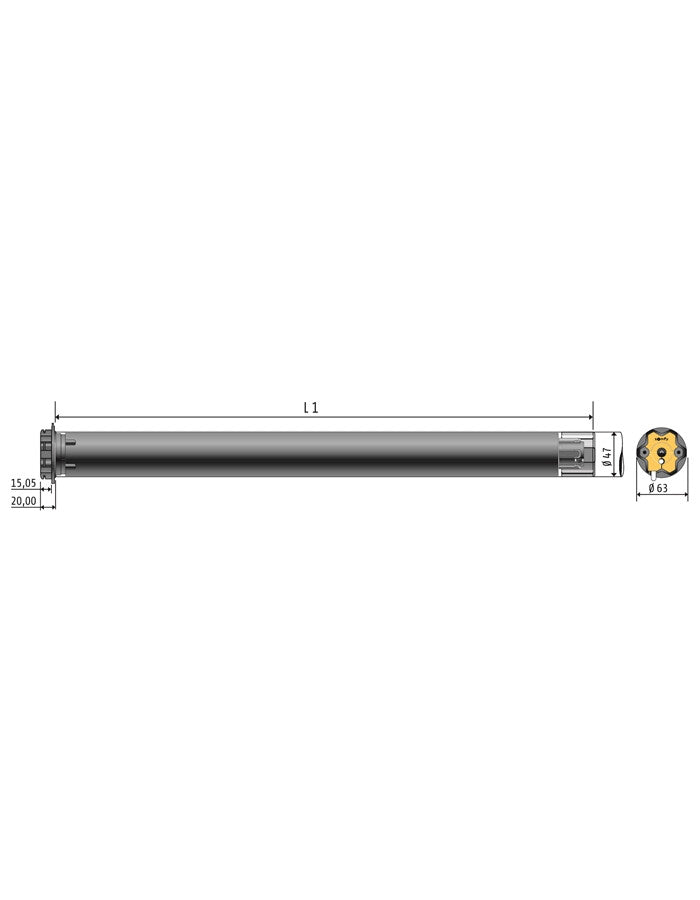

Motordurchmesser: 50 mm
Außendurchmesser: 45 mm
Motorlänge: 613 mm
Abstand Befestigungspunkte: 590 mm
Motorkopf: Stern
Anschlussleitung: Steckbar / abnehmbar
Standard-Kabellänge: 3 m
Kabelfarbe: Schwarz
Anzahl Adern: 3
Leitungsquerschnitt: 0,75 mm²
Zertifizierung: VDE
