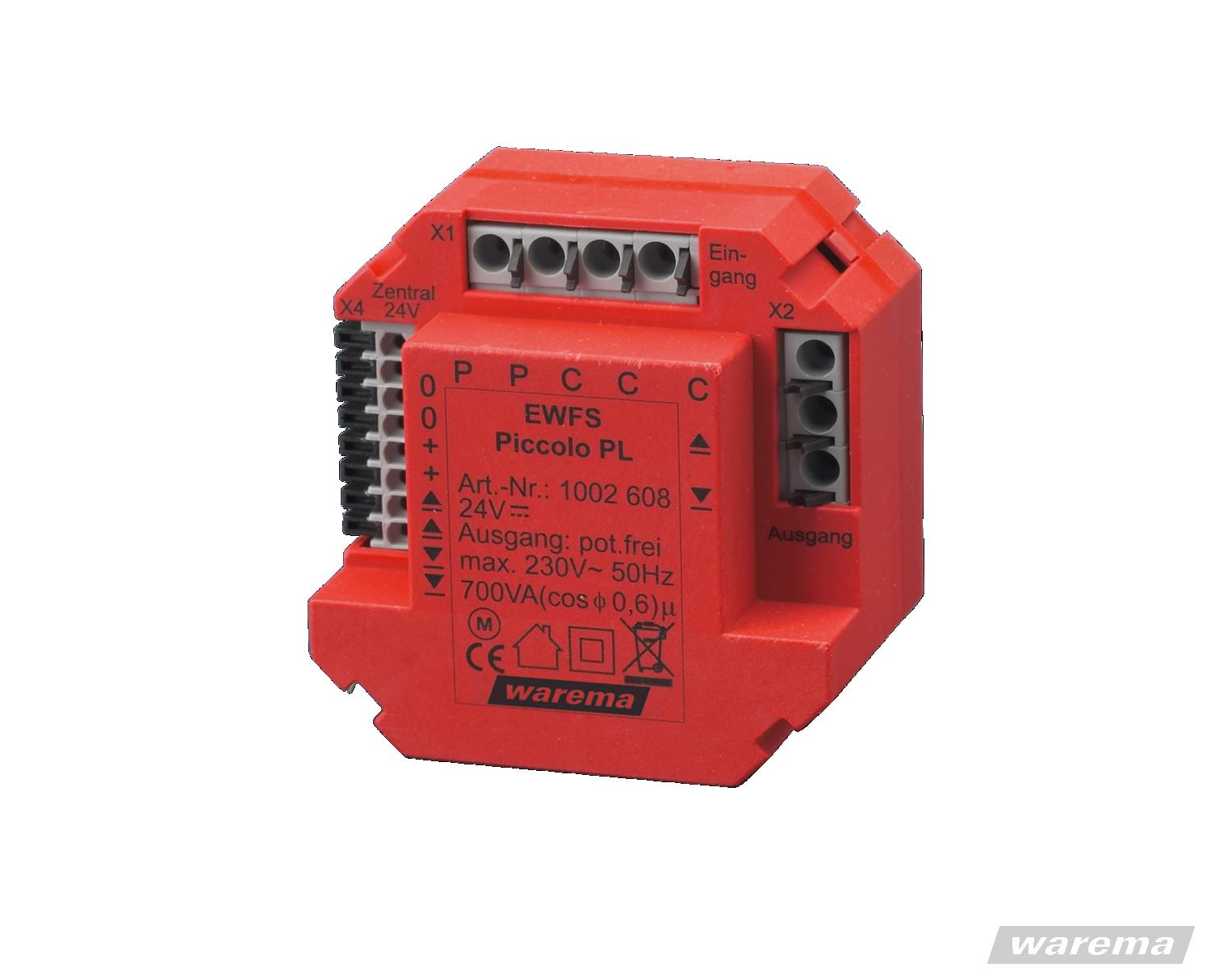

WAREMA EWFS Piccolo FZL UP

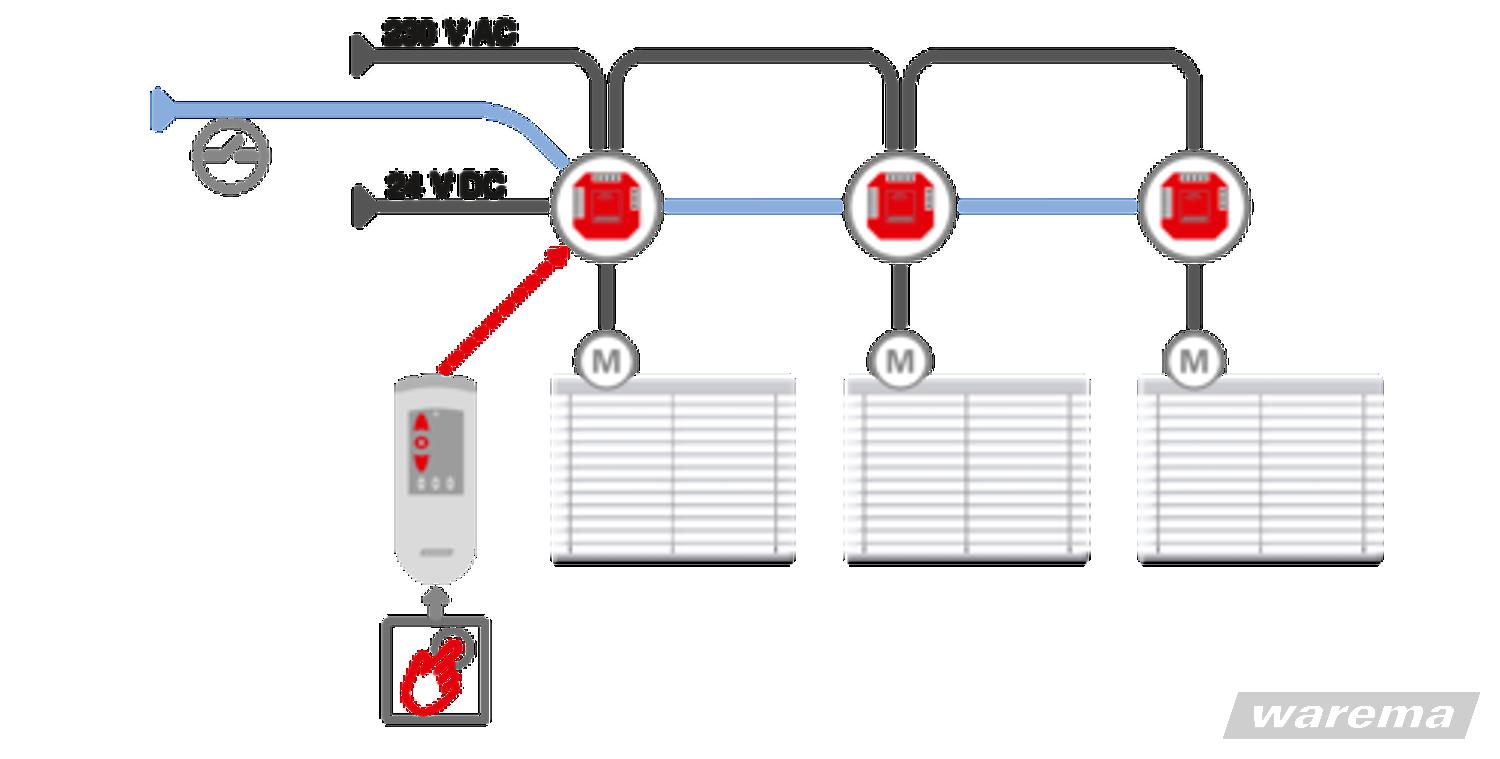

Der Unterputz-Empfänger EWFS Piccolo PL ist ein elektronisches Steuergerät zur direkten Ansteuerung von 230 V AC Sonnenschutzantrieben und kann Fahrbefehle von EWFS-kompatiblen Sendern empfangen. Die Schaltkontakte sind potentialfrei ausgeführt. Die Versorgung des Empfängers mit 24 V DC erfolgt entweder aus der bereits vorhandenen Steuerleitung, über einen Geschossansteuerverteiler oder über ein Netzteil. Der Empfänger kann auch mit einer übergeordneten Sonnenschutzzentrale bedient werden. Durch seine kompakte Bauweise kann der Empfänger in einem Unterputz-Abzweigdose untergebracht werden.

Produktmerkmale

• einfache und kostengünstige Nachrüstung ohne großen Installationsaufwand
• FZL (Funk-Zeitlogik) zur Ansteuerung von Lamellenprodukten
• Versorgung des Empfängers über 24 V DC Steuerleitung, Geschossansteuerung oder 24 V DC Netzteil
• dank kompakter Bauweise ist die Montage in einer Unterputzdosen möglich
• Ansteuerung über EWFS Sender oder
• Ansteuerung mit eine Sonnenschutzzentrale z.B. Wisotronic, über Zentraleingang (24 V DC) möglich

FZL/ Funk-Zeitlogik

Dieses Logikverhalten eignet sich vorzugsweise für Lamellenprodukte (Raffstore / Jalousien): Durch kurze Betätigung (ca. 0,6 Sekunden) der Sendertaste HOCH oder TIEF ist eine Einstellung des Sonnenschutzes in kleinen Schritten möglich. Diese Funktion kann bei Lamellenprodukten zum Wenden der Lamellen genutzt werden. Bleibt die Taste darüber hinaus betätigt, geht die Funk-Zeitlogik in Selbsthaltung. Die Taste kann danach losgelassen werden. Der Sonnenschutz fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste oder die Stopptaste kurz betätigt werden.

Technische Daten

Betriebsspannung➡️24 V DC
Ausgang➡️potentialfrei
Schaltleistung pro Ausgang➡️max. 700 VA bei 230 V AC
Sendefrequenz➡️433,92 MHz
Logikverhalten➡️FZL
Laufzeit hoch-tief➡️3 Minuten
Schutzgrad (IP)➡️IP 20
Schutzklasse➡️II
Montageart➡️Unterputz (UP)
Maße (mm)➡️49 x 49 x 30 mm (B x H x T)
