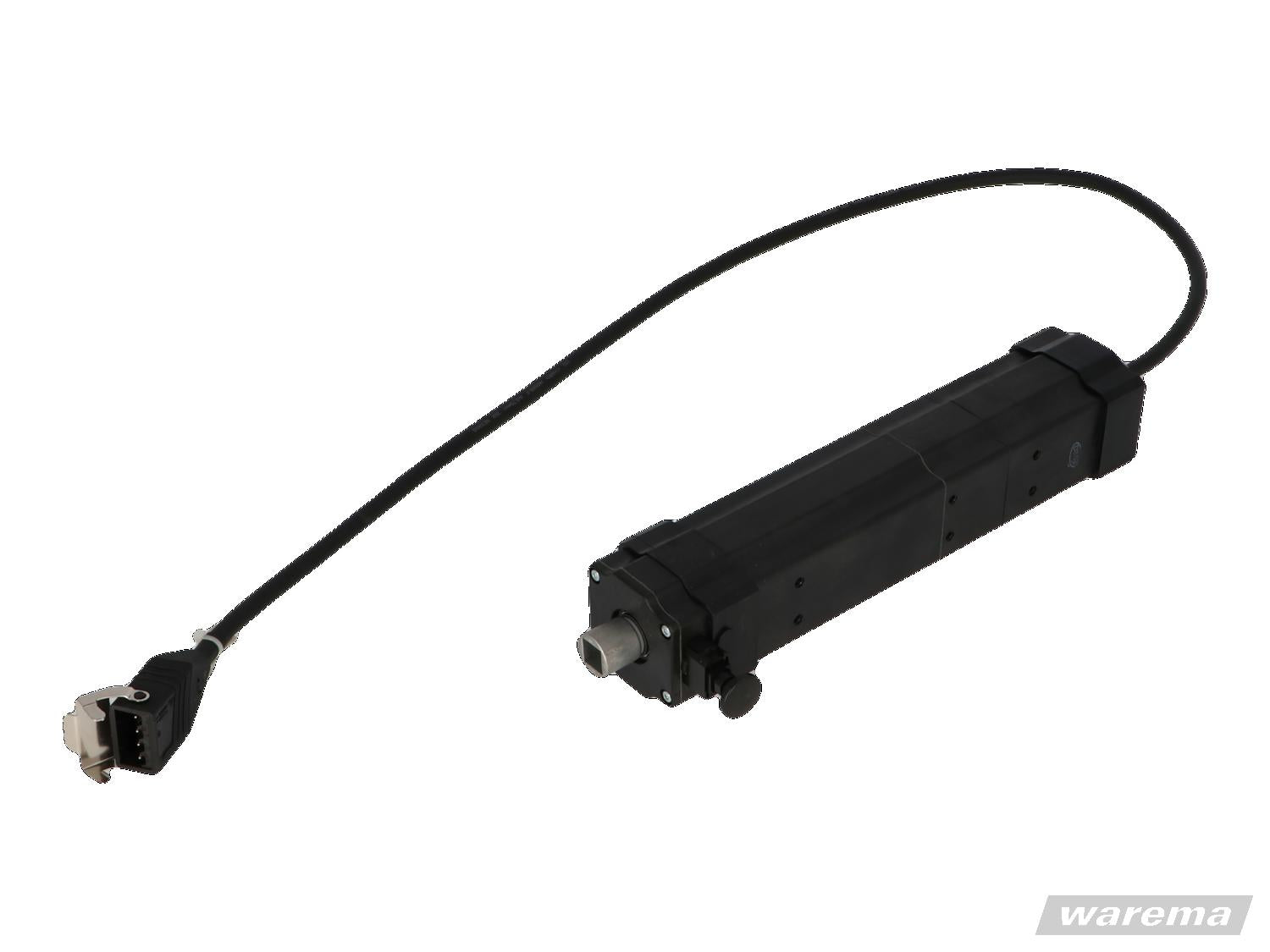

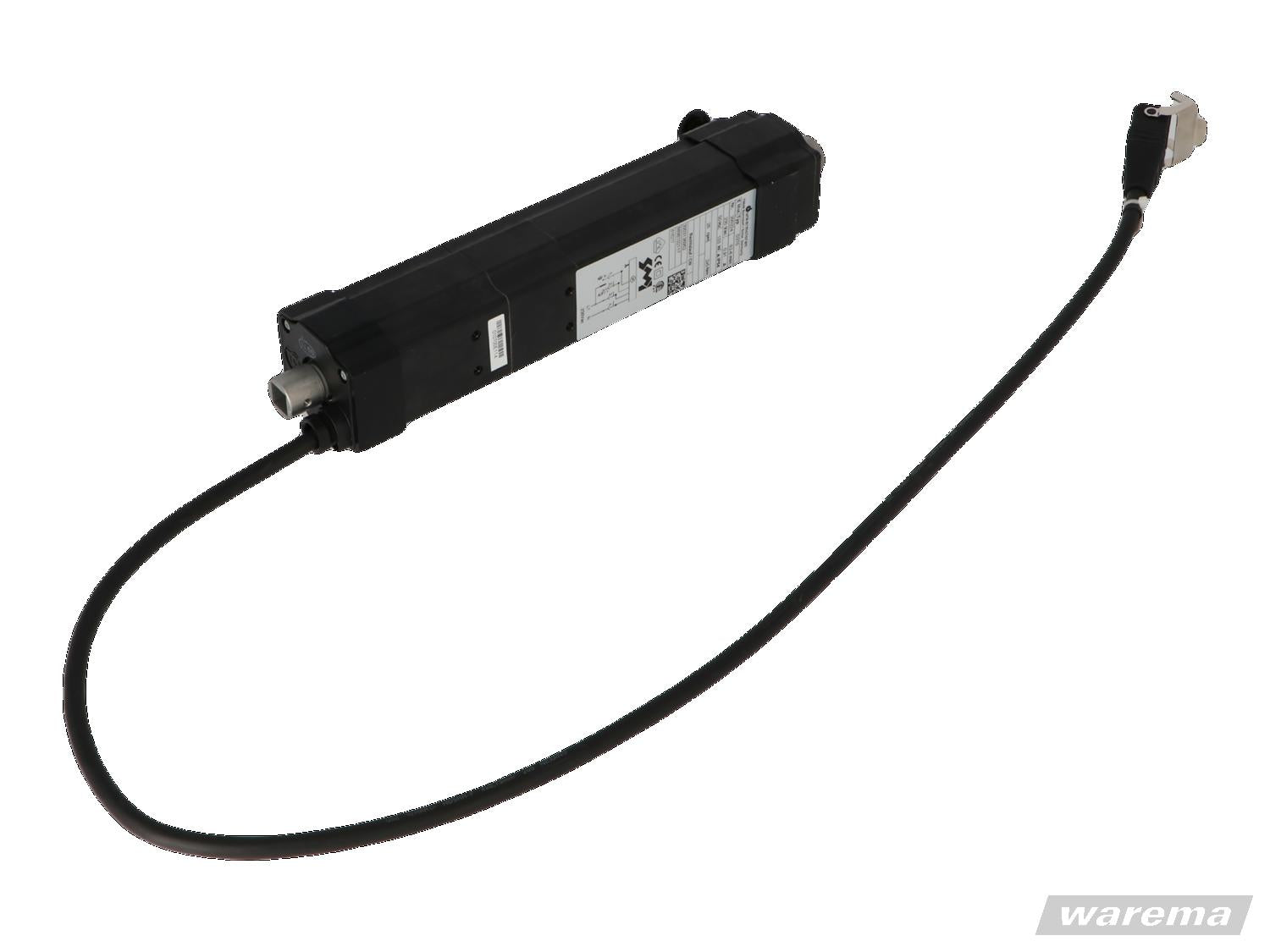

Dunker D370 SMI-Jalousieantrieb

MI (Standard Motor Interface) ist eine einheitliche Schnittstelle für elektronische Antriebe für Rollladen- und Sonnenschutzanlagen. Die Schnittstelle wurde für intelligente Antriebe mit integrierter, elektronischer Schaltung entwickelt. Diese ermöglicht Datentelegramme über die einheitliche Schnittstelle von der Steuerung zum Antrieb und zurück zu übermittlen. Der Vorteil dieser Schnittstelle ist, daß Produkte unterschiedlicher Hersteller miteinander kombiniert werden können. Bei diesem Antrieb handelt es sich um einen Austauschmotor für WAREMA Raffstoren (Jalousien)

Einbau immer mittig! Bei gekuppelten Anlange immer nahe der Gesamtanlangenmitte!

Produkteigenschaften

• einstellbare Endlagen unten / oben
• Antrieb mit integrierter Steuerelektronik
• drehzahlgesteuerter Gleichlauf
• prozentgenaues Positionieren
• Positionsrückmeldung
• langsame Wendung
• Softstart / -stop
• einheitliches Behanglaufbild - gerade bei großen Fassaden mit vielen Behängen - durch lastunabhängige Drehzahlregelung
• Endlagen-Einstellung oben und unten über Steuerkabel (Motor muss nicht zugänglich sein)
• Sicherheitsabschaltung (Schaltfühler oben)
• Parallelschaltung mehrerer Motoren über einen Taster
• Einsatz einfachster Steuerungeräte möglich, da Intergration vieler Funktionen im Antrieb enthalten

Lieferumfang

• Antrieb D370 SMI
• Wellenadapter 12 mm Vierkant

Anwendung➡️Raffstore / Jalousien
Motor Bauart➡️Blockmotor
Endabschaltung➡️Elektronisch
Bedienart Motor➡️drahtgebunden
Abschaltfunktion oben➡️Position
Abschaltfunktion unten:➡️Position
Drehmoment (Nm)➡️5
Drehzahl (Upm)➡️26
Nennspannung (V)➡️230 V AC
Nennstrom (A)➡️0,91
Nennleistungsaufnahme (W)➡️103
Leerlaufversluste bei Standby➡️Ja
Schutzgrad (IP)➡️IP 54
Mindestlaufzeit bei 23°C➡️6 Min.
Motorleitung➡️0,5m mit STAS4
Überhitzungsschutz➡️Ja
Betriebstemperatur➡️-10 -60°C
Betriebstemperatur kurzzeitig➡️-20 -80°C
Motorleitung:➡️H05RR-F 5 G 0,75mm² sw Typ WAREMA
