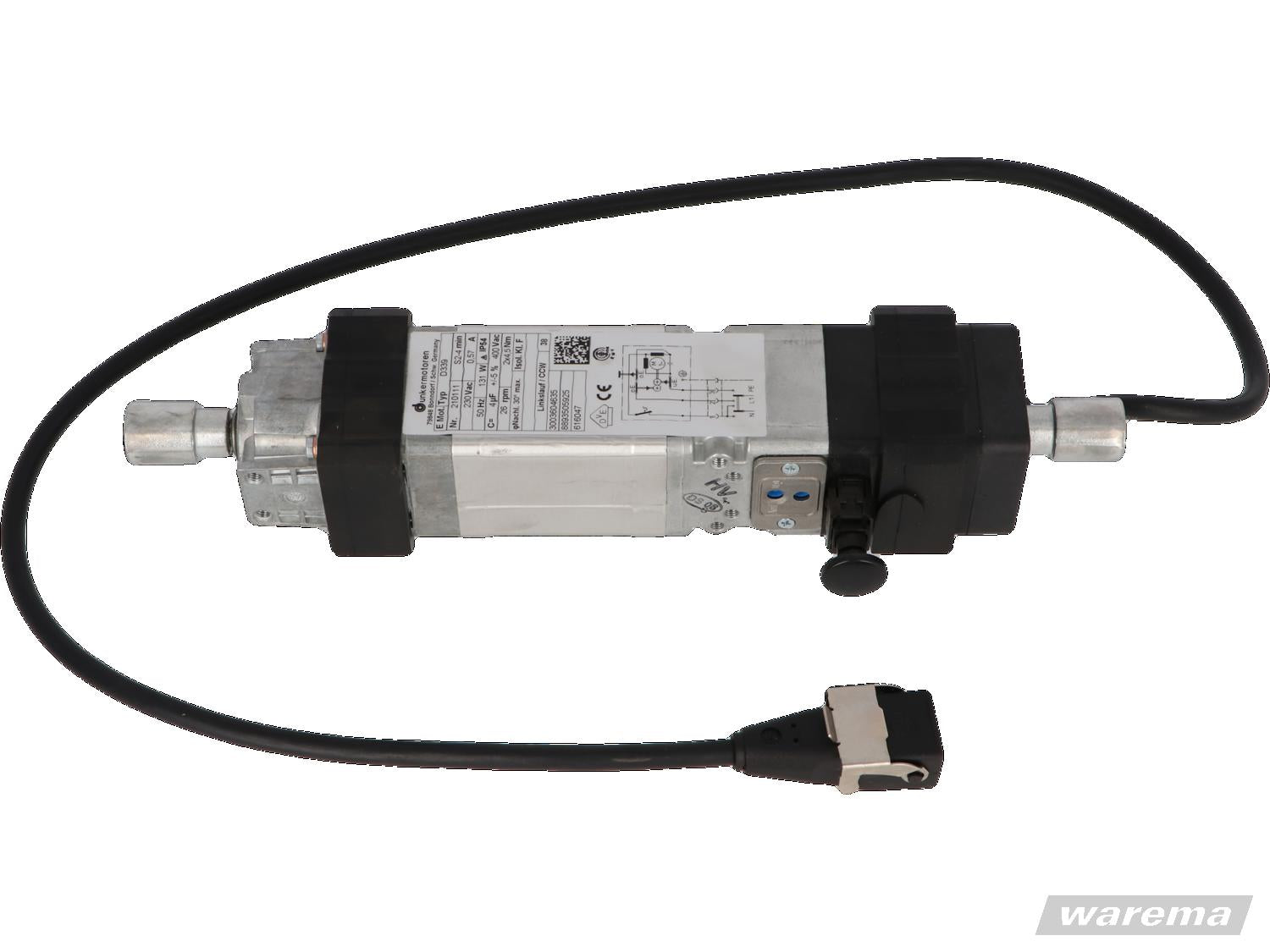

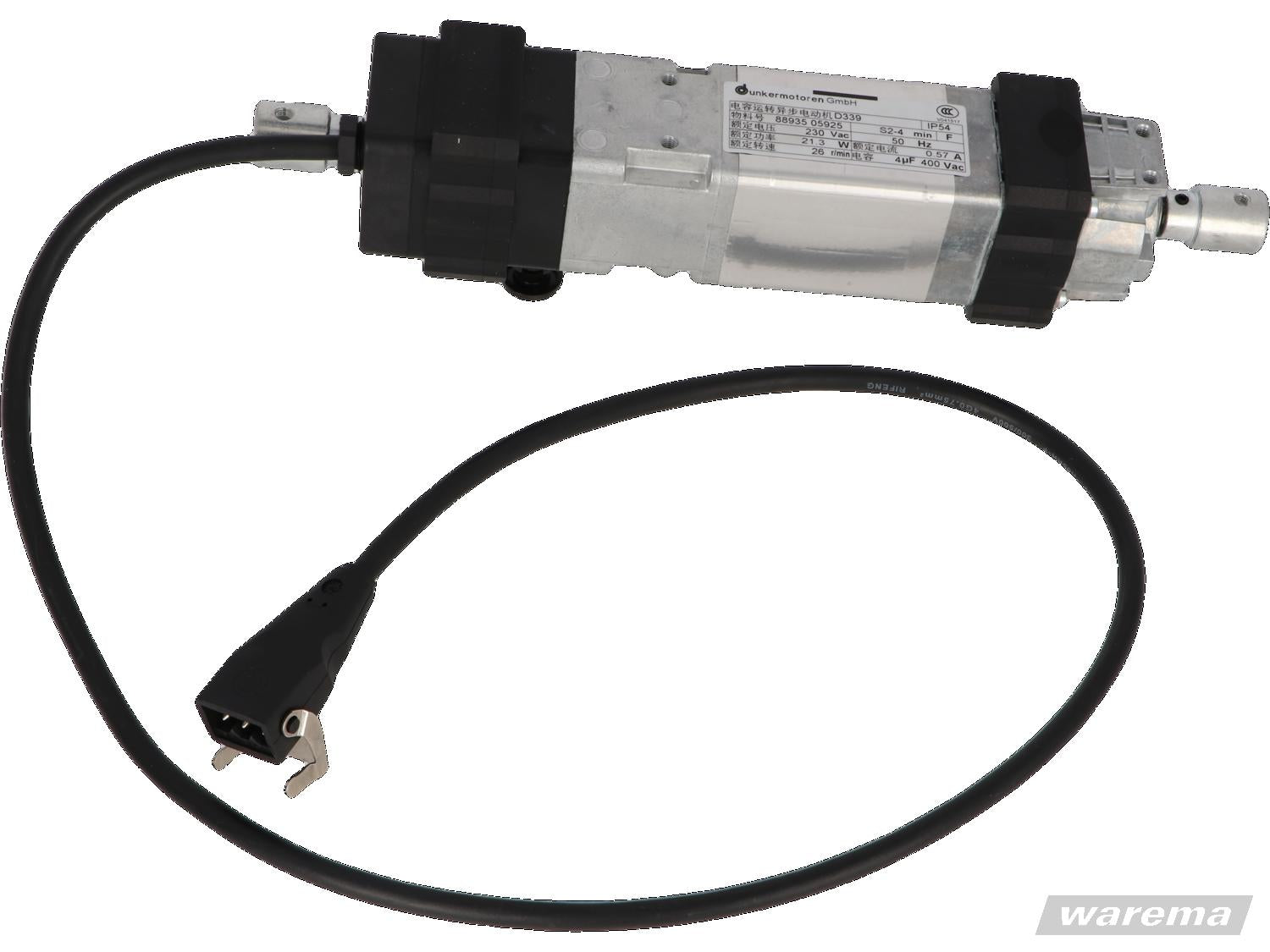

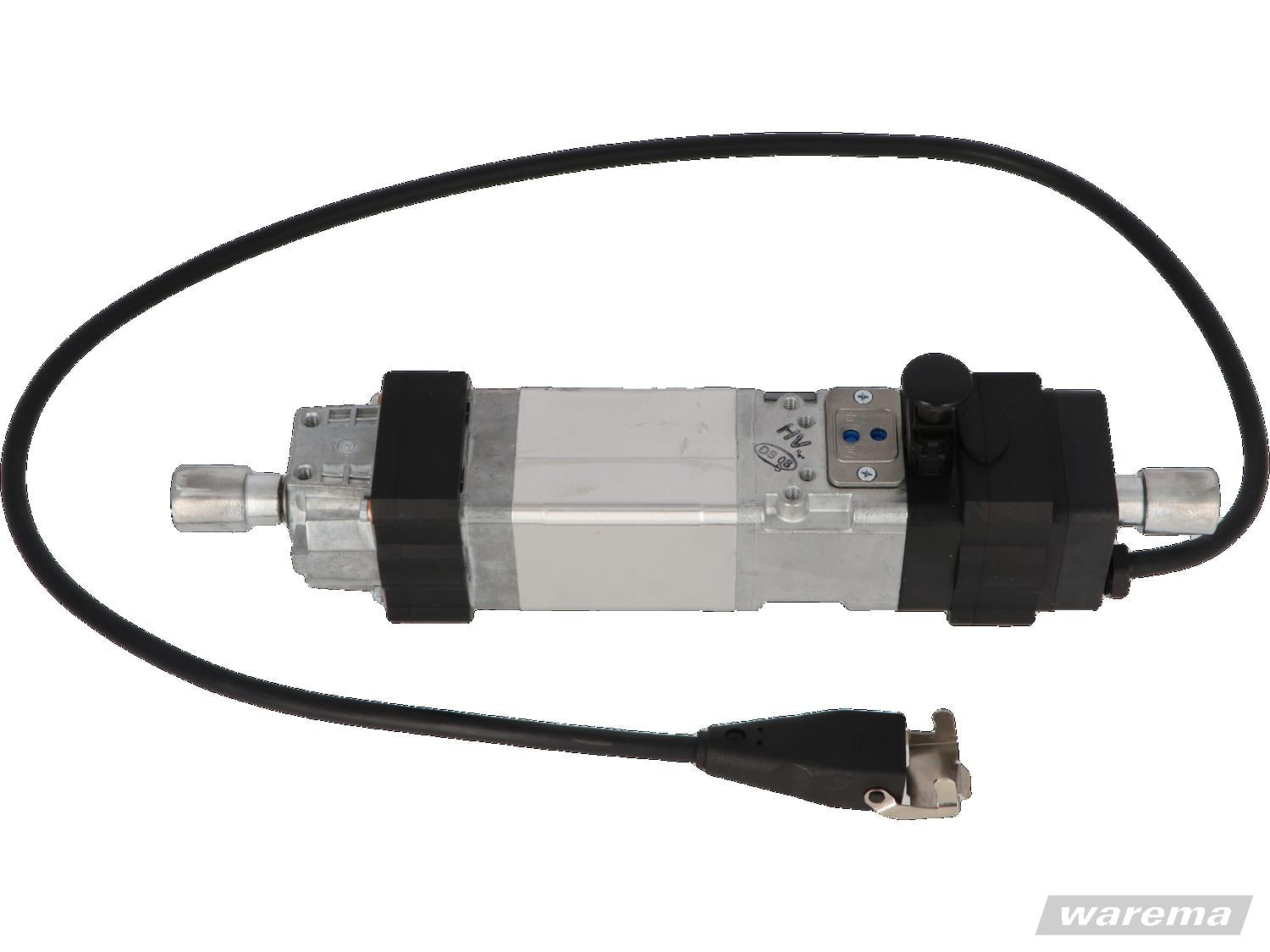

Dunker D339, 9/26 Jalousienantrieb

Die Jalousieantriebe der Baureihe D339-G / D839-G sind mit je einer einstellbaren oberen und unteren Endlage ausgestattet. Für die obere Endlage steht zusätzlich ein externer Auflaufendschalter (Pilztaster) zur Verfügung.

Die Antriebe sind bei Auslieferung standardgemäß auf die untere Endlage eingestellt. Bei Einbau in die herabgelassene Jalousie ist eine Einstellung der oberen Endlage bei Verwendung des Auflaufendschalters nicht erforderlich.

Zusätzlich sind die Antriebe mit einem Inkrementalgeber ausgestattet, dessen Signale durch ein externes Steuergerät ausgewertet werden können.

Produkteigenschaften

• Wechselstrom-Induktionsmotor für Kurzzeitbetrieb mit angebautem Getriebe
• End- und Mittelmotoren erhältlich
• Mit eingebautem Temperaturwächter und eingebauter elektromagnetischer Bremse
• Einstellbare Endschalter und Schaltfühler
• Komfort-Endlageneinstellung
• Ausführung für Montage in Kopfschiene oben offen


Anwendung➡️Raffstoren / Jalousien
Motor Bauart➡️Blockmotor
Endabschaltung➡️Mechanisch
Bedienart Motor➡️drahtgebunden
Abschaltfunktion oben➡️Position oder Schaltfühler
Abschaltfunktion unten➡️Position
Drehmoment (Nm)➡️9
Drehzahl (Upm)➡️26
Nennspannung (V)➡️230V AC
Nennstrom➡️0,57 A
Nennleistungsaufnahme➡️131 W
Schutzgrad (IP)➡️IP54
Mindestlaufzeit bei 23°C➡️4 Min.
Motorleitung➡️0,9m mit STAS3
